YE5系列超高效節能三相異步電機
1 YE5.html target='_blank'>YE5系列超高效節能三相異步電機概述
YE5-80~355(IP54~IP55)系列小型低壓三相異步電動機是我公司的新一代產品,是在高-效電機YE4電機的基礎上經過更加嚴格的節能改造研發而成的新一代節能三相異步電動機,具有設計新穎、造型美觀、噪聲低、轉矩高、啟動性能好,結構緊湊、使用維護方便等特點。其效率達到GB18613-2020《中小型三相異步電動機能效限定值及能效等級》中的1級能效標準,預計將很快通過中國質量認證中心的節能產品認證,目前處于前期宣傳階段。
YE5電動機的功率等級、電氣性能和安裝尺寸及公差均符合國家標準GB755《旋轉生能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和機械行業標準GB/T4772.1等。
YE5電動機的外殼防護等級根據GB4942.1和IEC34-5《旋轉電機外殼防護等級》的標準本系列電動機的冷卻方法根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準為IC411。
本系列電動機的結構及安裝型式為IMB3(臥式帶底腳,端蓋無凸緣),IMB5(臥式機座不帶底腳,端蓋有凸緣),IMB35(臥式機座帶底腳,端蓋有凸緣),IMV1(立式機座不帶底腳,端蓋有凸緣)符合GB/T997和IEC34-7《電機結構及安裝型式代號》的規定。
本系列電動機采用F級絕緣,且全系列溫升按B級考核,從而大大提高了安全可靠性。
2 YE5系列超高效節能三相異步電機使用范圍
本系列電動機可用于驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其他機械設備,在礦山、機械、石化行業、發電廠等各種工礦企業中作原動機使用,用以驅動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機,應在訂貨時提供有關技術資料,簽定技術協議,作為電機特殊設計的依據,以確保電機可靠運行。
電動機正常工作基本條件:
a海拔不超過1000m;
b 環境空氣溫度不超過40℃;最低環境空氣溫度為-15℃;
c最濕月月平均相對濕度為90%同時該月月平均最低溫度不高于25℃;
d電源頻率為50Hz土1%
e工作電壓變化范圍不大于額定電壓土5%;
f電動機定額為連續工作制S1:
3 YE5系列超高效節能三相異步電機型號說明

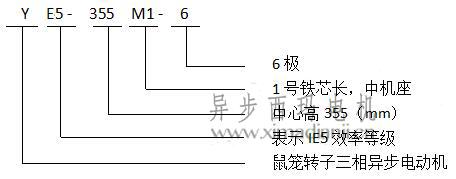

電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成。產品代號由代號表示,含義如下:
YE5——鼠籠轉子三相異步電動機,IE5效率等級,2020年國標能效等級1級
產品規格代號由中心高、鐵心長度序號、極數組成。
示例:
4 YE5系列超高效節能三相異步電機結構說明
YE4系列高--效率節能電機在設計方面,主要考慮采用優質的冷軋硅鋼片,嘗試不同風扇結構型式和不等匝繞組型式,并針對小功率電機考慮采用鑄銅轉子工藝方案,降低了電機損耗。在工藝方面,主要考慮提高加工精度,減小定、轉子沖片毛刺等,進一步降低電機的空載損耗。樣機測試結果表明,效率、功率因數、起動電流、起動轉矩、轉矩、溫升等指標均達到設計要求,實現了IE5能效等級三相異步電動機研制目標。
電動機機座和端蓋均采用高強度鑄鐵,定子采用外壓裝結構。定子繞組采用圓銅線散嵌軟用F級絕緣材料,繞組端部固定采用特殊綁扎工藝、牢固可靠,整個定子采用真空壓力浸漬溶劑漆(VP1)處理,由此,電動機具有優良可靠的絕緣性能和防潮、抗沖擊能力。
本系列電動機鼠籠轉子采用鑄鋁或鑄銅轉子,運行可靠;軸承為滾動軸承,其基本型式的防為IP55。如電機具有較高的防護等級時,軸承的防護等級也隨之提高。
H180~355電機配備不停機加油和排油裝置,可用專用加油工具進行不停機加排油。
主出線盒為密封結構,防護等級與電機一致。主出線盒位置一般裝于電機機座頂部,根據用也能裝于機座側面。出線盒內有單獨的接地端子。
5 YE5系列超高效節能三相異步電機鼠籠型異步電動機的起動(YE5系列節能三相異步電機)
鼠籠型異步電動機的轉子采用了先進的計算技術來計算鼠籠轉子的起動溫升和應力,以防電起動負載過重而導致電機早期損壞。建議用戶核查:(1)被驅動機械設備轉動部分的轉動慣量(折算到電動機轉速后)應不超過技術數據表中[負載J]項的數值:(2)用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85;(3)被傳動機械的阻力矩特性為水泵、風機類阻力矩特性。
在上述條件下,電動機允許在實際冷狀態下連續起動兩次,電動機在兩次起動之間為自然停車;或在電動機熱狀態下起動一次。超出以上限制的再次起動電動機應在停車1小時以后。
如果需要電動機傳動的機械轉動部分的轉動慣量超過技術數據表中的[負載J]數值,或要求頻繁起動電動機,或有可能帶重負載起動的電動機,務必請事先和我公司聯系協商,以便特殊設計,確保電動機的可靠起動。
6 YE5系列超高效節能三相異步電機訂貨須知
請?jiān)谟嗀洉r(shí)注明以下內容:
(1)電機型號:(YE5-355M1-6)
(2)額定頻率:(50Hz)
(3)額定功率:(160KW)
(4)額定電壓:(380V)
(5)極數:(6極)
(6)防護等級:(IP55)
(7)冷卻方法:(1C411)
(8)安裝型式:(IMB3)
(9) 旋轉方向:(順時針方向[面對電動機軸伸端看])
出線盒位置:(電動機頂部)
技術參數:
http://m.ximadianji.cn/product/simo-YE5.html
西瑪YE5系列超高效節能電機(IE5)6、8極技術參數表
http://m.ximadianji.cn/product/products-5-43.html
7,YE5系列超高效節能三相異步電機注意事項
1. 核查被驅動機械設備轉動慣量(折算到電動機的轉速后),請查閱前述第5章,鼠籠型電動機的起動;
2. 如工作條件有變化或其它特殊要求,需另簽訂技術協議方可簽訂貨合同;
3. 樣本內表中所列的技術性能數據均為保證值,供設計選用和定貨時參考;
4. 隨著技術的進步和有關國內外標準的修改,樣本內技術數據及尺寸有所變動,不另行通知,訂貨后請向我公司索取正式外形圖。
