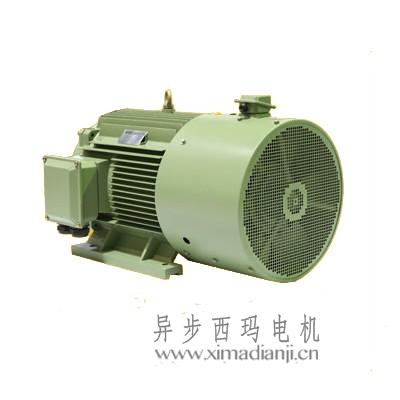

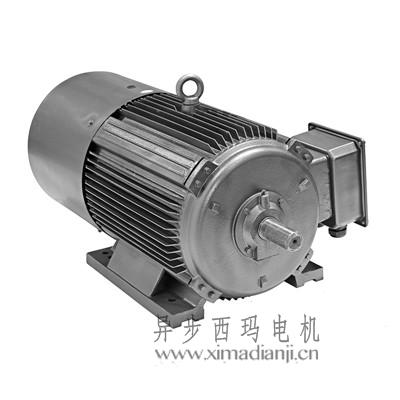

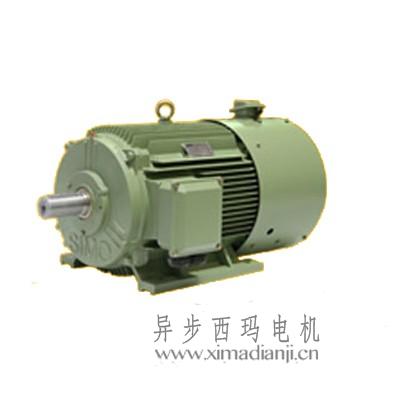

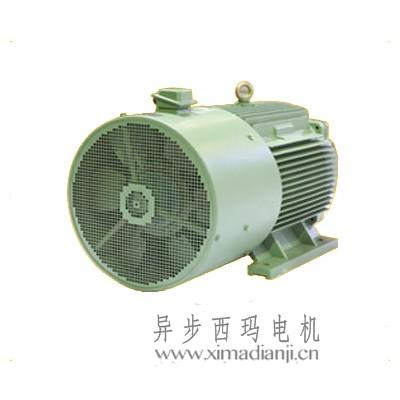

一、YVFE3系列超高效變頻調速電機概述 ：

　　YVFE2/E3系列變頻調速三相異步電機是為適應市場需要，在引進國外先進技術及總結本廠多年生產YJT系列變頻調速電機經驗的基礎上而開發研制的新一代變頻調速電機。

　　在電磁設計方面，對定、轉子槽形及繞組形式、接法等進行了調整，使其能適應變頻器電源供電的狀況，并且，既能保證電機在高頻時的過載能力，又能在低頻 時保持恒轉矩輸出。在結構設計方面，安裝尺寸與Y系列電機相同，除長度尺寸小外，其它外形尺寸亦與Y系列電機相同，互換性強，便于用戶配套使用。該系列電 機采用獨立的軸流通風機強迫通風，保證電機在整個頻率范圍內均具有較好的冷卻效果，溫升不超過規定值。

　　YVFE2/E3系列變頻調速三相異步電機與變頻裝置構成的調速系統，與其它調速方式相比，節能效果顯著，調速性能好，調速范圍廣，具有噪音低、振動小，可與 國內外各種變頻器配套的特點，可廣泛應用于輕工、紡織、化工、冶金、機床等行業的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速，有助于實現調速系統 的自動化控制。

　　YVFE2/E3系列電機的4極電機符合《小型變頻變壓調速電機及電源技術條件》JB/T7118-93的規定，其它極數的電機符合IEC34-1的規定，也符合GB/T755的規定。

二、YVFE3系列超高效變頻調速電機型號說明

　　以YVFE2/E3-200L1-6為例：YVFE2/E3表示電機型號；200表示中心高；L表示機座長度代號；1表示鐵心長度代號；6表示電機極數。

三、YVFE3系列超高效變頻調速電機使用條件

　　1、海拔不超過1000m。

　　2、環境空氣溫度隨季節而變化，但不超過40℃，最低不超過-15℃。

　　3、最濕月平均相對濕度為90%，同時該月月平均最低溫度不高于25℃。

四、YVFE3系列超高效變頻調速電機結構形式

　　1、外殼防護等級為IP55。

　　2、冷卻方式為全封閉帶軸流通風機冷卻（IC416）。

　　3、根據用戶要求可帶各種高分辨率的傳感器（光電編嗎器、旋轉變壓器及測速發電機）。

　　4、根據用戶要求可帶電磁制動器械（通電、失電制動均可）、齒輪減速機等附件。

　　5、從軸伸端視之，電機接線盒位于機座右側，也可按用戶要求位于機座左側或頂部。

五、YVFE3系列超高效變頻調速電機主要技術性能及技術參數

1、電機為連續工作制。

2、額定電壓為380V，額定頻率為50HZ。也可根據用戶要求確定額定點的電壓和頻率。

3、絕緣等級為F級。

4、H80-255中心高，5-50HZ為恒轉矩調速，H250-355中心高，3-50HZ為恒轉矩調速，50-100HZ為恒功率調速。也可根據用戶要求確定高頻范圍。

5、過載能力強。

6、低速性能好。

7、280及以下機座號為Y接法，315 355為△接法。

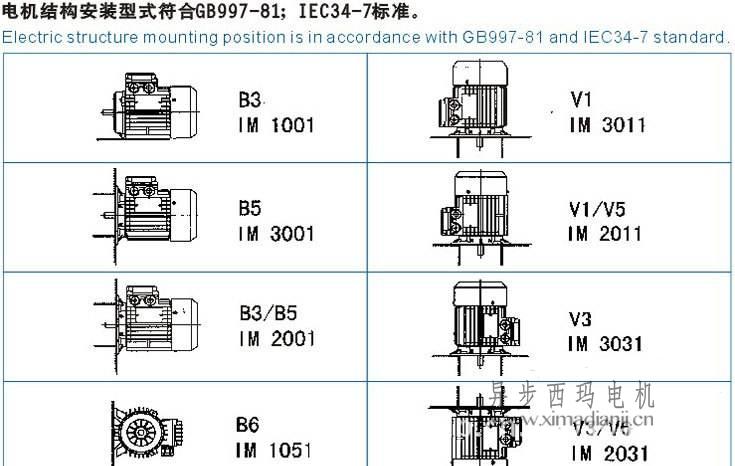

六、YVFE3系列超高效變頻調速電機安裝形式

七、YVFE3系列超高效變頻調速電機訂貨須知

1、訂貨時請注明電機瑾、額定功率、額定電壓、額定頻率、高頻范圍（對2極電機尤為重要）、安裝形式等。

2、若對電機電壓等級、調速特性、絕緣等級、防護等級、安裝尺寸等有特殊要求，請?jiān)谟嗀洉r(shí)說明，另行商議。
